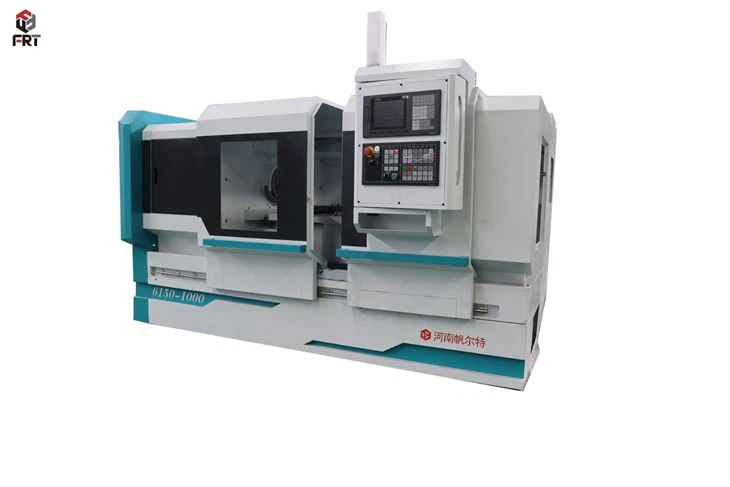

Horizontálne sústružnícke centrum je obrábací stroj primárne používaný na sústruženie valcových obrobkov. Na rozdiel od vertikálnych sústruhov, kde je os vretena vertikálna, v horizontálnom stredisku sústruženia je os vretena horizontálna.
Vlastnosti
Horizontálna orientácia:Vreteno stroja je umiestnené horizontálne, čo umožňuje efektívne odvádzanie triesok a gravitačné upínanie obrobkov.
Schopnosť živého nástroja:Mnoho moderných horizontálnych sústružníckych centier prichádza s možnosťami aktívneho obrábania, ktoré okrem sústruženia umožňujú aj frézovanie a vŕtanie.
Viaceré osi:Často obsahujú viacero osí pohybu vrátane X, Z a niekedy aj ďalšie osi pre zložité úlohy obrábania.
Automatické výmenníky nástrojov:Horizontálne sústružnícke centrá môžu obsahovať automatické meniče nástrojov, ktoré umožňujú rýchlu a efektívnu výmenu nástrojov počas obrábacích operácií.
Programovateľné ovládanie:Ako väčšina CNC (Computer Numerical Control) obrábacích strojov, aj horizontálne sústružnícke centrá sú zvyčajne riadené počítačovými programami, čo umožňuje presné riadenie a automatizáciu procesov obrábania.
funkcie
Sústruženie:Primárnou funkciou horizontálneho sústružníckeho centra je vykonávať sústružnícke operácie, ktoré zahŕňajú otáčanie obrobku, zatiaľ čo rezný nástroj odoberá materiál na vytvorenie valcových tvarov.
Frézovanie:Mnohé horizontálne sústružnícke centrá disponujú živými nástrojmi, ktoré im umožňujú okrem sústruženia vykonávať aj frézovacie operácie, ako je vŕtanie, závitovanie a tvarovanie.
nuda:Niektoré horizontálne sústružnícke centrá môžu tiež vykonávať vyvrtávacie operácie na zväčšenie existujúcich otvorov alebo vytváranie vnútorných prvkov v obrobkoch.
Obklad:Horizontálne sústružnícke centrá možno použiť na čelné čelo valcových obrobkov, aby sa zabezpečilo, že sú ploché a kolmé na os otáčania.
aplikácie
Letectvo:Horizontálne sústružnícke centrá sa bežne používajú v leteckom priemysle na obrábanie komponentov, ako sú hriadele motora, podvozky a konštrukčné komponenty.
Automobilový priemysel:V automobilovom priemysle sa horizontálne sústružnícke centrá používajú na obrábanie komponentov motora, dielov prevodoviek, náprav a iných kritických komponentov.
Olej a benzín:Horizontálne sústružnícke centrá sa používajú v ropnom a plynárenskom priemysle na obrábanie komponentov, ako sú ventily, armatúry a vŕtacie zariadenia.
Všeobecná výroba:Horizontálne sústružnícke centrá sú široko používané vo všeobecnej výrobe na výrobu rôznych komponentov používaných v odvetviach, ako sú lekárske zariadenia, elektronika a spotrebný tovar.
hlavné komponenty
Posteľ: Lôžko je základom stroja, ktorý poskytuje oporu a tuhosť. Zvyčajne obsahuje vodiace dráhy pre pohyb vozíka a koníka.
Vreteník: Vo vreteníku je umiestnené hlavné vreteno, ktoré otáča obrobok. Môže obsahovať aj prevodové mechanizmy na reguláciu otáčok a prenos sily na vreteno.
Chuck alebo Collet: Toto je zariadenie, ktoré sa používa na bezpečné držanie obrobku na mieste, keď sa otáča. Skľučovadlá alebo klieštiny sa dodávajú v rôznych veľkostiach a typoch v závislosti od konkrétneho použitia.
Preprava: Vozík je komponent, ktorý sa pohybuje pozdĺž lôžka a drží rezný nástroj. Môže sa pohybovať pozdĺž lôžka v smere osi X pre pozdĺžne rezanie a v smere osi Z pre radiálne rezanie.
Krížik snímka: Priečny posúvač je namontovaný na vozíku a umožňuje pohyb rezného nástroja kolmo na os otáčania obrobku. Poskytuje dodatočnú flexibilitu pre obrábacie operácie.
Koník: Koník poskytuje oporu pre opačný koniec obrobku ako u skľučovadla alebo klieštiny. Dá sa prispôsobiť rôznym dĺžkam obrobkov a môže obsahovať stred pre dodatočnú podporu.
Vežička na náradie: V moderných horizontálnych sústružníckych centrách s možnosťou obrábania pod napätím sa na uchytenie viacerých rezných nástrojov používa revolverová hlava alebo menič nástrojov. To umožňuje rýchlu a automatizovanú výmenu nástrojov počas obrábacích operácií.
Ovládací panel: Ovládací panel obsahuje rozhranie na programovanie a obsluhu stroja. Typicky zahŕňa počítačový numerický riadiaci systém (CNC) na riadenie pohybu osí stroja a vykonávanie programov obrábania.
Chladiaci systém: Chladiaci systém je nevyhnutný na odplavovanie triesok a mazanie rezných nástrojov počas obrábacích operácií. Pomáha udržiavať účinnosť rezania a predlžuje životnosť nástroja.
Dopravník triesok: Často je súčasťou dodávky aj dopravník triesok, ktorý odstraňuje triesky a triesky z oblasti obrábania, udržuje pracovné prostredie čisté a zabraňuje poškodeniu stroja a obrobku.
hlavné parametre
|
Nie |
Položka |
CK6180 |
|
1 |
Maximálny priemer otáčania na lôžku (mm) |
800 |
|
2 |
Maximálny priemer otáčania palety v smere X (mm) |
500 |
|
3 |
Maximálna dĺžka obrobku (mm) |
1000/1500/2000/3000 |
|
4 |
Dĺžka zábradlia postele (mm) |
600 |
|
5 |
Maximálne zaťaženie obrobku (T) |
3T |
|
6 |
Forma otáčania vretena |
Trojstupňová mechanická prevodovka, plynulá regulácia rýchlosti v radení |
|
7 |
Rozsah otáčok vretena (ot./min.) |
25-800 |
|
8 |
Konštrukcia konca vretena |
C11 alebo D11 |
|
9 |
Priechodný otvor vretena (mm) |
105 |
|
10 |
Zúženie predného konca otvoru vretena |
Metrické 120,1:20 |
|
11 |
Maximálny zdvih držiaka nástroja (mm) |
X:550 |
|
12 |
Špecifikácie valčekovej skrutky |
X3205/5010-6310 |
|
13 |
Rýchlosť pohybu (mm/min) |
X:6000/Z:10000 |
|
14 |
Presnosť polohovania (mm) |
X:0.02/Z:0.03 |
|
15 |
Presnosť premiestnenia (mm) |
X:0.075/Z:0.01 |
|
16 |
Presnosť obrábania obrobku |
IT6-IT7 |
|
17 |
Drsnosť povrchu obrobku |
Ra1.6 |
|
18 |
Priemer puzdra koníka (mm) |
100 |
|
19 |
Zdvih objímky koníka (mm) |
250 |
|
20 |
Špecifikácia kužeľového otvoru rukávu chvosta |
MT6 alebo MT5 |
|
21 |
Veľkosť reznej časti (mm) |
32*32 |
|
22 |
Rozmery stroja (mm) |
3700*1820*1780 |
|
23 |
Celková hmotnosť (kg) |
Približne 4500/5000/5500/6500 |
