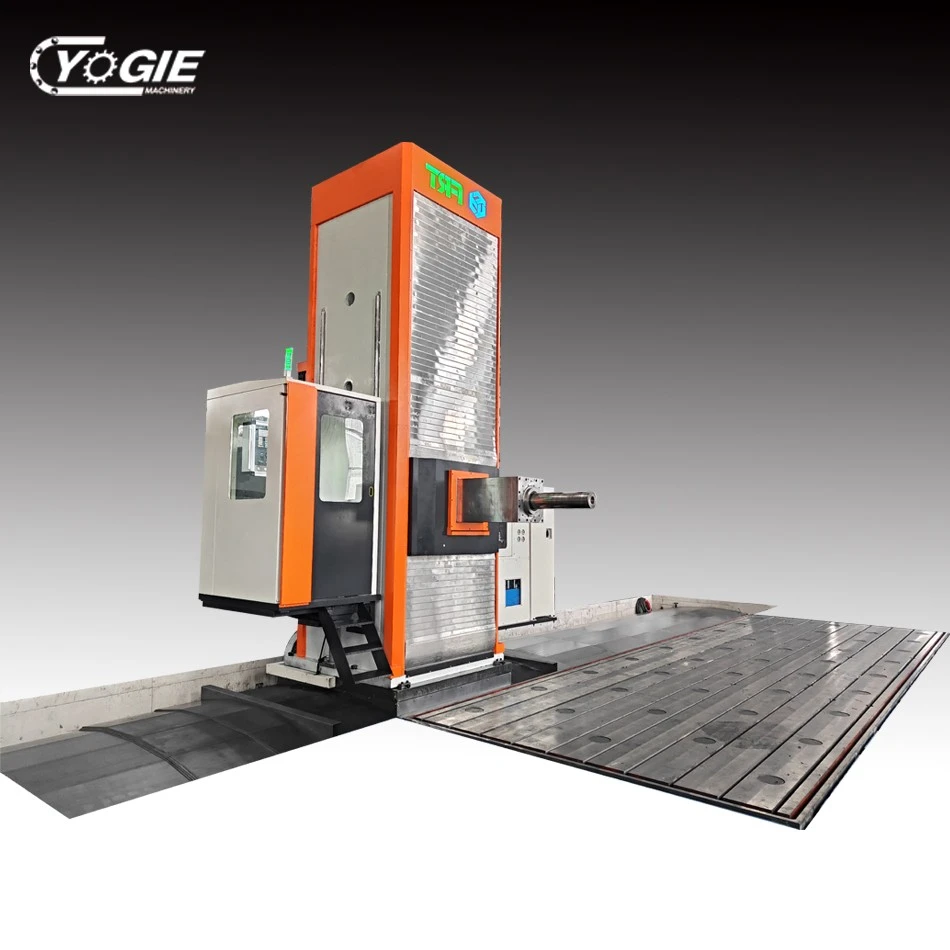

Popis frézovacieho stroja typu podlahy
Otázka 1: Čo je stroj na mletie typu podlahy?
Frézovací stroj typu podlahy je rozsiahly kovový strihací stroj bez pevného stĺpca a pracovného stola. Jeho obrobok je priamo nainštalovaný na pozemnej nadácii alebo na špeciálnom pracovnom stole podlahového typu. Prostredníctvom rotácie frézovacej rezačky sa obrobok spracuje do roviny, drážky a formovaného povrchu. Pretože pracovný stôl je priamo na zemi, má silnú kapacitu nosenia a je vhodný na spracovanie veľkých a ťažkých obrobkov. Často sa používa v ťažkých strojoch, stavbe lodí a iných poliach a môže spĺňať potreby spracovania veľkej veľkosti a vysokej presnosti.
Otázka 2: Aký je rozdiel medzi frézovacím strojom typu podlahy a bežným frézovacím strojom?
Frézovací stroj typu podlahy sa líši od bežného mletia. Pracovný stôl bežného mletia je pevne pevne a veľkosť zaťaženia a spracovania sú obmedzené. Frézovací stroj stojaci podlahou nemá pevný pracovný stôl, obrobok je nainštalovaný na zemi, spracovateľský priestor je veľký a dokáže spracovať veľmi veľké obrobky. Jeho konštrukčný dizajn posilňuje tuhosť a stabilitu a vydrží veľké rezné sily. Zároveň môže frézovacia hlava vybavená rôznymi funkciami spracovať v viacerých uhloch, čo je vhodné na ťažké a zložité spracovanie obrobku. Často sa používa pri výrobe ťažkých strojov a má značné rozdiely od bežných mletiach strojov v spracovateľskej kapacite a rozsahu uplatňovania.
Výrobky
| T160 frézka typu podlahy | |||
| Položka | Hlavný parameter | ||
| CNC riadenie | Siemens 828dsl | ||
| Tabuľka | Veľkosť tabuľky | mm | 2000×6000 |
| Pracovná tabuľka kapacita zaťaženia | t/m² | 15 | |
| Špecifikácie T-slot (šírka/rozstup/číslo) | 26×200×10 | ||
| Cestovať | X os x | mm | 6000 |
| Os y | mm | 3000 | |
| Z. | mm | 1000 | |
| Cesta vretena (os W) | mm | 1000 | |
| Vraz | Režim pohonu vretena | Prevodovka | |
| Hlavný motor | Kw | 45 | |
| Rýchlosť | otáčka | 1-2000 | |
| Priemer vretena | mm | Φ160 | |
| Kúbenie vretena a špecifikácia | IS07: 24NO50 | ||
| Vytiahnite typ skrutky | P50t -2- mas403 | ||
| Sekcia RAM | mm | 520×520 | |
| Krútiaci moment vretena (max) | Nm | 2590 | |
| Vretená nos na povrch stola | mm | 200-3000 | |
| loptička | Lopta skrutka (os x) | mm | 100×20 |
| Lopta skrutka (os y) | mm | 80×16 | |
| Lopta skrutka (os z) | mm | 63×12 | |
| Guľová skrutka (os W) | mm | 63×12 | |
| Vodná koľajnica | Vodiaca koľajnica (os x) | Štyri 65 Špecifikácie s vysokým výkonom valca Lineárne pohyby | |
| Vodiaca koľajnica (os y) | Štyri 55 Špecifikácie ťažkopádneho valca typu lineárne pohyby valcovanie na osi y | ||
| Vodiaca koľajnica (os Z) | Štvorcová babka | ||
| Kŕmenie | Rýchlosť frézovania x, y, z, W. | m/min | 6/6/6/6 |
| Rapid X, Y, Z, W | m/min | 10/10/10/2 | |
| Sermo -motor pre x, y, z, w, w | kw | 9.75/ 7.17/ 7.75 | |
| MORION SERVO -MOTOR MORICE × Redukčný pomer pre x, y, z, w | Nm | 50×5/48×5/48×5 | |
| Rýchlosť serva pre x, y, z, w, w | otáčka | 5000/ 3000/3000 | |
| Časopis s nástrojmi (voliteľné) | kapacita časopisu | T | [40,60] |
| Vretená nosa | BT50 | ||
| Pull | P50t -2- mas403 | ||
| Maximálny priemer (celý nôž/prázdny) | mm | Φ125/Φ250 | |
| maximálna dĺžka | mm | 400 | |
| maximálna váha | kg | 25 | |
| Presnosť umiestnenia (štandardy: GB/T19362. 1-2003) | X os x | mm | 0.02 |
| Os y | mm | 0.02 | |
| Z. | mm | 0.02 | |
| Osi | mm | 0.02 | |
| Opakovaná presnosť umiestnenia (štandardy: GB/T19362. 1-2003) | X os x | mm | 0.015 |
| Os y | mm | 0.015 | |
| Z. | mm | 0.01 | |
| Osi | mm | 0.015 | |
| Požiadavky na dodávku energie | Trojfázový 380V | ||
| Kapacita | Kva | 145 | |
| Váha | T | 105 | |
| Rozmer stroja | mm | 11500×3000×5800 | |
Technická špecifikácia
| Technická špecifikácia | FRT-T130 | FRT-T160 | FRT-T200 | |
| Cestovať | ||||
| Cestovanie pracovnej tabuľky (x/y/z/w) | mm | X (4000-6000) | X (6000-8000) | X (8000-10000) |
| mm | Y (2000-3000) | Y (2000-3000) | Y (2000-3000) | |
| mm | Z (800) | Z (1000) | Z (1200) | |
| mm | W (700) | W (1000) | W (1200) | |
| Vzdialenosť od povrchu vretena k pracovným | mm | 0-3000 | 0-3000 | 0-4000 |
| Vodná koľajnica | Dve lineárne vodiace koľajnice, jedna kalená koľajnica | |||
| Pracovný stôl | ||||
| Veľkosť tabuľky | mm | Prispôsobenie | Prispôsobenie | Prispôsobenie |
| Maximálna kapacita zaťaženia pracovnej tabuľky | T | 15/㎡ | 15/㎡ | 15/㎡ |
| Vretená | ||||
| Kuper vretena (priemer rukávu modelu) | BT50 | BT50 | BT50 | |
| Napájanie motora vretena | kw | 26 | 35 | 45 |
| Rýchlosť | otáčka | 2000 | 2000 | 2000 |
| Presnosť | ||||
| Presnosť | mm | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Presnosť polohy | mm | ±0.01 | ±0.01 | ±0.01 |
| Veľkosť | ||||
| Čistou hmotnosťou | T | asi 55 ~ 70 | asi 90 ~ 130 | asi 125 ~ 165 |
Podrobnosti o výrobkoch
Tento frézovací stroj typu podlahového typu prijíma loptičku a podporu skrutiek s veľkým priemerom a na vyváženie sklíčka strednej časti používa valc na vyváženie tekutého dusíka. Náš obrábací nástroj navyše prijíma prevodovku prevodovky prevodovky, vybavený obdĺžnikovým štvorcovým posúvačom a nudným vretenom.
Posteľ: Je to základná súčasť strojového náradia, zvyčajne vyrobeného z vysokokvalitnej liatinovej železa s vysokou tuhosťou a stabilitou, ktorá sa používa na podporu ďalších komponentov.
Slide: Je nainštalovaný na posteľ a môže sa pohybovať pozdĺžne pozdĺž posteľných koľajníc. Je to komponent, ktorý nesie obrobok alebo pracovný stôl.
Stĺpec: Je pripevnený na lôžko a vreteno je nainštalovaná v stĺpci. Stĺpec má vo všeobecnosti vysokú výšku, aby vyhovoval potrebám spracovania obrobkov rôznych výšok.
Vretená box: Vo vnútri sú nainštalované komponenty a prenosové zariadenia vretena. Vreteno poháňa nástroj na otáčanie, aby sa dosiahlo mletie. Krabica vretena sa môže pohybovať vertikálne pozdĺž stĺpcových koľajníc, aby sa nastavila poloha výšky nástroja.
Workbench alebo príslušenstvo: Používa sa na upevnenie obrobku. Podľa potrieb spracovania môže byť pracovný stôl fixovaný alebo otáčajúci a môže byť vybavený rôznymi príslušenstvami, ktoré sa prispôsobujú upínaniu obrobkov rôznych tvarov a veľkostí.
Systém CNC: Je to ovládacie jadro strojového nástroja. Prijíma vstup spracovateľského programu operátorom a po spracovaní a výpočte riadi pohyb každej súradnicovej osi, aby sa dosiahol relatívny pohyb medzi nástrojom a obrobkom a dokončil vopred určenú úlohu spracovania.
Výhody
Presnosť vysokej spracovania: Systém CNC môže presne riadiť trajektóriu pohybu nástroja s vysokou presnosťou polohy a presnosťou polohy opakovaného polohovania a môže spracovať časti s vysokou rozmernou presnosťou a požiadavkami na toleranciu formy a polohy.
Vysoká efektívnosť spracovania: Môže realizovať viacosové spojenie a môže súčasne spracovať viacero tvárí alebo viacerých funkcií, čím sa zníži počet časov upínania a pomocného času obrobku a zlepší účinnosť výroby.
Vysoký stupeň automatizácie: Prevádzkovateľ musí iba napísať program spracovania a obrábací nástroj môže automaticky dokončiť proces spracovania podľa programu, znížiť intenzitu pracovnej sily a znížiť vplyv ľudských faktorov na kvalitu spracovania.
Silná adaptabilita: Úpravou programu spracovania sa môže rýchlo prispôsobiť potrebám spracovania rôznych častí, najmä vhodnými na spracovanie jednotlivých kusov, malých dávok a častí s komplexnými tvarmi.
Použiteľné diely na spracovanie
Veľké časti krabíc: napríklad valce motora, kryty prevodovky atď. Tieto časti majú zvyčajne veľké veľkosti a zložité vnútorné štruktúry dutiny. Stroje na mletie podlahových podlahových fréz môžu presne spracovať rôzne roviny, diery a dutiny prostredníctvom spracovania viacerých osôb.
Veľké časti držiaka: ako sú držiaky a portály veľkých zariadení, ich vonkajšie rozmery sú veľké a vo veľkom spracovateľskom rozsahu sú potrebné mletie, vŕtanie a iné operácie spracovania. Veľká zdvih a vysoká tuhosť strojov na mletie podlahy CNC môže spĺňať požiadavky na spracovanie týchto častí.
Veľké formy: napríklad formy automobilového krytu, veľké vstrekovacie formy atď., Povrch formy je zložitý a presné požiadavky sú vysoké. Stroje mletia podlahových podlahových podlahových podlahov môžu dosiahnuť vysoko presné spracovanie povrchov plesní prostredníctvom presného programovania a spracovania, čím sa zabezpečí kvalita a životnosť formy.
Veľké rotujúce časti tela: Pri niektorých rotačných častiach tela s veľkými priemermi a dlhými dĺžkami, ako sú veľké valčeky, rotory turbín atď., Môže CNC podlahové frézovacie stroje používať špeciálne príslušenstvo a nástroje na spracovanie svojich vonkajších kruhov, koncových tvárí, klávesov a ďalších častí.
Často
Otázka: Ste obchodník alebo továreň?
Otázka: Aké služby môžete poskytnúť?
Otázka: Uskutoční sa kontrola zvaru a kontrola hrúbky farby?
A: Áno. Podporujeme tiež testovanie tretích strán.
Otázka: Podporujete inšpekciu v továrni?
A: Kedykoľvek
