Čo je SX typ skrížené valčekové ložisko? Príležitosti a charakteristiky použitia - Znalosti priemyslu

Čo je SX typ skrížené valčekové ložisko? Aplikačné príležitosti a charakteristiky

Štruktúra skrížených valčekových ložísk je rozdelená na vonkajší krúžok rozdelený a vnútorný krúžok ako celok; vonkajší krúžok ako celok, vnútorný krúžok split a vonkajší krúžok a vnútorný krúžok sú všetky tri formy, valcovanie prvky sú valcové valčeky, ktoré sú 90° kolmé na seba Usporiadané v tvare V dráhe, valčeky sú oddelené rozostavanými. Táto konštrukcia umožňuje jediné ložisko odolávať rôznym zaťaženiam, ako je axiálne zaťaženie, radiálne zaťaženie a moment prevrátenia. Vonkajšie rozmery sú zároveň miniaturizované a ložisko má vysokú tuhosť, presnosť otáčania a kompozitnú nosnosť. Je vhodný pre kĺby a rotujúce časti priemyselných robotov, rotačný stôl obrábacieho centra, rotujúcu časť manipulátora a presné aplikácie, ako sú rotujúce pracovné stoly, lekárske stroje a meracie prístroje.

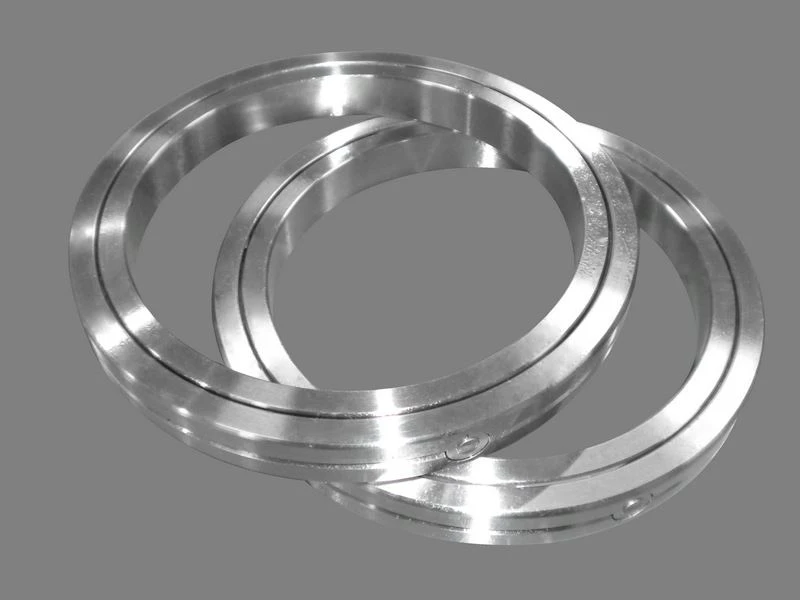

Typ SX (integrovaný vnútorný krúžok, delený vonkajší krúžok, ultratenký). Pod rovnakým priemerom hriadeľa má tento typ menšiu veľkosť prierezu ako typ RB. Vzhľadom k ultra-tenký dizajn, vonkajší krúžok a vnútorný krúžok nemajú montážne otvory , Je potrebné opraviť prírubou a oporné sedadlo počas inštalácie, ktorá je vhodná pre aplikácie, kde vnútorný krúžok otáča.

Medzi hlavné modely SX skrížených valčekových ložísk patria:

Model Číslo	Hlavné dimensious						Rameno Výška		Základné Zaťaženie Hodnotenie Axiálne		Základné Zaťaženie Hodnotenie Radiálne		Hmotnosť
	Vnútorné Priemer	Vonkajšie Priemer	Valec Ihrisko Kruh Priemer	Šírka	greas Diery	R	De	Di	Ca	Coa	Cr	Vr	Kg
	D	D	Dp	B/B1	S	R	De	Di	KN (KN)	KN (KN)	KN (KN)	KN (KN)	Kg
SX011814	70	90	80	10	1.2	0.6	79.5	80.5	18	60	12	30	0.3
SX011818	90	115	102	13	1.2	1	101.5	102.5	26	96	17	47	0.4
SX011820	100	125	112	13	1.2	1	111.5	112.5	28	106	18	52	0.5
SX011824	120	150	135	16	1.5	1	134.4	135.6	41	153	26	75	0.8
SX011828	140	175	157	18	1.5	1.1	156.3	157.7	64	237	41	116	1.1
SX011832	160	200	180	20	1.5	1.1	179.2	180.8	69	272	44	133	1.7
SX011836	180	225	202	22	2	1.1	201.2	202.8	98	381	63	187	2.3
SX011840	200	250	225	24	2	1.5	224.2	225.8	106	425	68	208	3.1
SX011848	240	300	270	28	2	2	269.2	270.8	149	612	95	300	5.3
SX011860	300	380	340	38	2.5	2.1	339.2	340.8	245	1027	156	504	12
SX011868	340	420	380	38	2.5	2.1	379.2	380.8	265	1148	167	563	13.5
SX011880	400	500	450	46	2.5	2.5	449	451	385	1699	244	833	24
SX0118/500	500	620	560	56	2.5	3	558.8	561.2	560	2538	355	1244	44
