Pre priemyselné roboty, aké sú výhody skrížených valčekových ložísk?
Skrížené valčekové ložiská sú jedinečné v tom, že majú rozdelený vnútorný krúžok a otáčavý vonkajší krúžok. Pretože rozdelený vnútorný krúžok alebo vonkajší krúžok je namontovaný valčekmi a rozperkami a je upevnený krížovým valčekovým krúžkom, aby sa zabránilo oddeleniu od seba, krížový valčekový krúžok sa ľahko inštaluje. Vôľa ložiska sa môže upraviť, pretože priečne valčekové ložisko sa skladá z dvoch častí: vnútorného krúžku a vonkajšieho krúžku. Môže sa točiť s veľkou presnosťou, aj keď sa aplikuje predpätie. Bežne sa používa pre priemyselné robotické kĺbové ložiská vďaka svojej jedinečnej konštrukcii.
Tenkostenné ložiská s konštantným rezom a priečne valčekové ložiská sú dva hlavné typy ložísk používaných v priemyselných robotoch. Ložisko priemyselného robota je jednou z jeho najdôležitejších komponentov a je vhodné pre spojovú alebo rotujúcu časť priemyselného robota, rotujúci stôl obrábacieho centra, rotujúcu časť manipulátora, presný rotujúci stôl, lekárske nástroje, meracie prístroje, výrobné zariadenia IC atď. Je široko používaný.

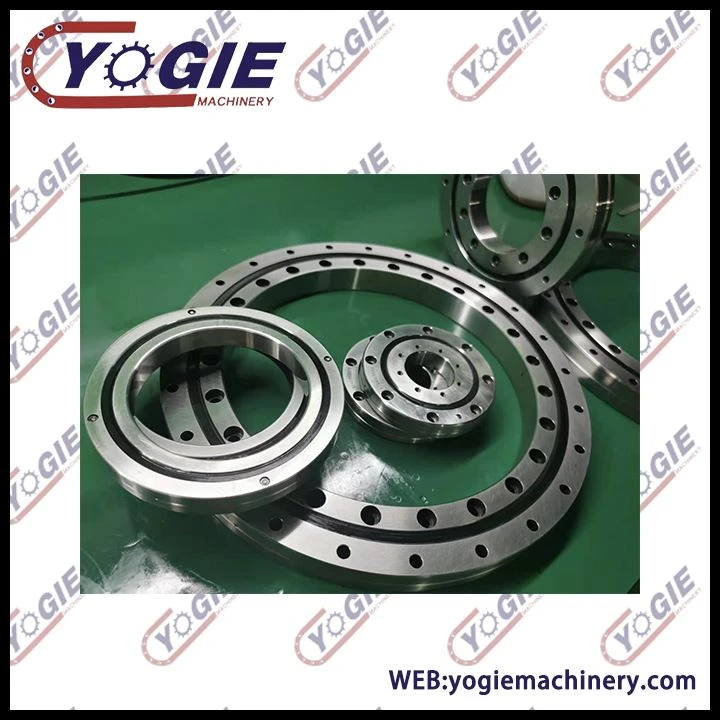

Priečne valčekové ložisko
Skrížené valčekové ložiská majú pre roboty nasledujúce výhody:
1. Extrémne presná rotácia
Valčeky sú umiestnené v 90° vertikálnej priečnej konfigurácii navzájom na vnútornej strane prekríženého valčekového ložiska. Medzi valcami sa umiestnia rozperky alebo rozpery, aby sa zabránilo nakláňaniu valcov a vzájomnému sledovaniu valčekov, čím sa zabráni otáčaniu krútiaceho momentu. Zvýšenie ceny. Okrem toho na jednej strane valca nie sú žiadne kontaktné alebo uzamykacie javy; zároveň, pretože vnútorné a vonkajšie krúžky sú rozdelené konštrukcie, medzera sa môže zmeniť a vysoko presný rotačný pohyb sa môže vytvoriť aj pri použití predpätia.
2. Inštalácia a prevádzka sú zjednodušené
Po namontovaní valčekov a klietok sú spojené dohromady, takže inštalácia je relatívne jednoduchá.
3. odolávajú väčšiemu axiálnemu a radiálnemu zaťaženiu:
Priečne valčekové ložisko zvládne väčšie radiálne zaťaženie, axiálne zaťaženie, momentové zaťaženie a iné zaťaženie, pretože valčeky sú umiestnené kolmo na seba na 90° valiacej ploche V drážky cez rozpery.
4, výrazne znížiť množstvo plochy potrebnej na inštaláciu
Vnútorné a vonkajšie krúžky skríženého valčekového ložiska boli miniaturizované na malý limit veľkosti a ultratenká konštrukcia je blízko malej hranice veľkosti s vysokou tuhosťou, vďaka čomu je vhodná pre spoj alebo rotujúcu časť priemyselných robotov, ako aj rotujúcu prácu obrábacích centier. Stoly, rotujúce časti manipulátorov, presné rotujúce stoly, zdravotnícke pomôcky, meracie prístroje a výrobné zariadenia IC sú len málo aplikácií.
Výhody skrížených valčekových ložísk pre priemyselné roboty sú zhrnuté vyššie. Všeobecne platí, že prekrížené valčekové ložiská sú vynikajúcou formou ložiska pre priemyselné roboty, pretože môžu urobiť spoje priemyselných robotov pružnejšími, majú vynikajúcu presnosť otáčania, sú jednoduché na prevádzku, môžu niesť obrovské axiálne a radiálne zaťaženie a môžu ušetriť veľa inštalačného priestoru.
